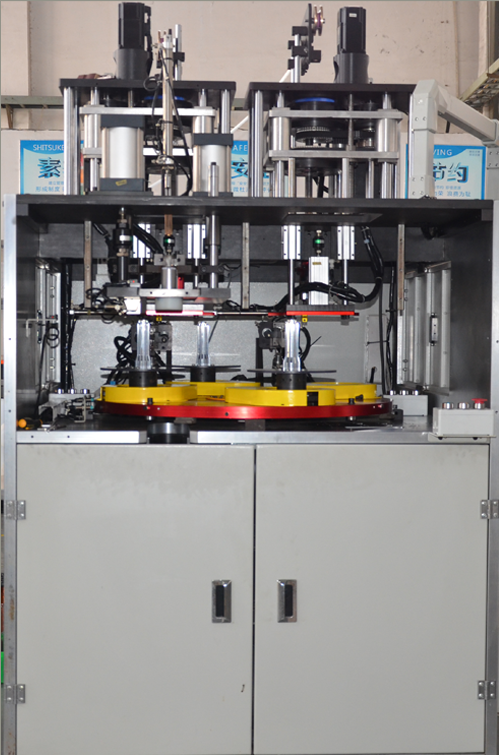

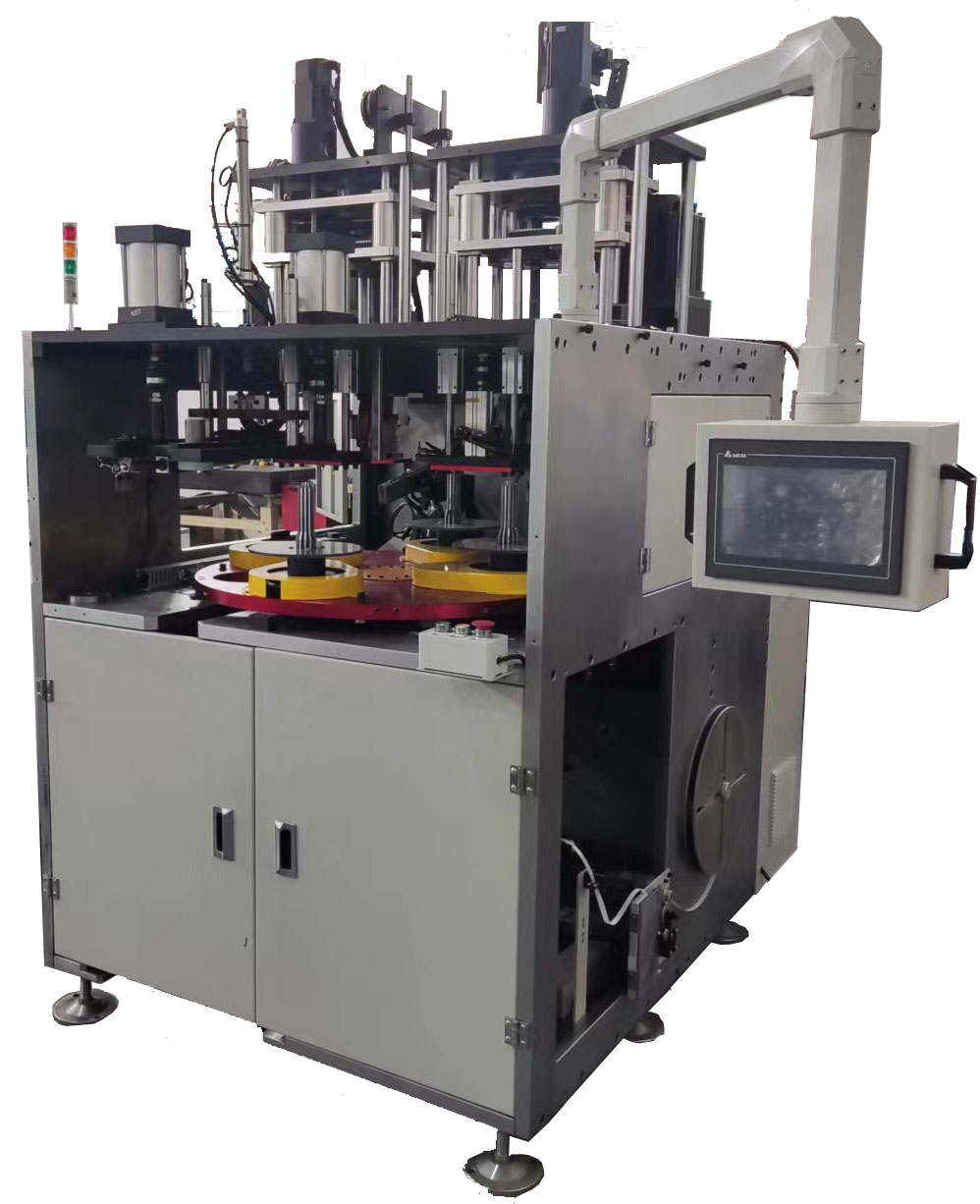

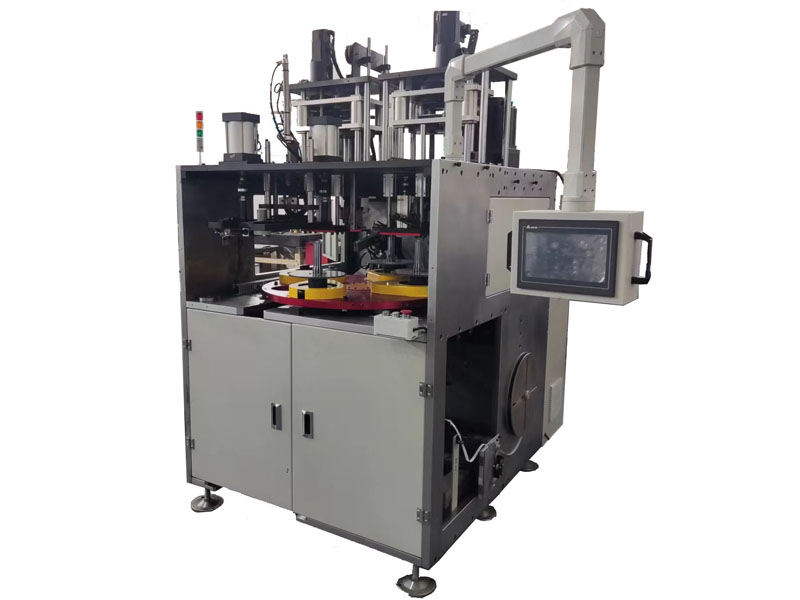

设备名称：绕嵌一体机

    空载转速(MAX):3000rpm

    （实际工作转速与飞叉大小、

    线径、并绕根数有关）

     适应线：φ0.18～0.8mm

    模段数(MAX):5

    绕线根数（MAX）:2根

    (不同线径绕线根数不同)

    适应定子内径:≥φ21 mm

    适应定子外圆:≤φ100 mm

    适应定子槽数:12~36

    适应定子叠厚:30~100mm

    气源：0.4-0.7mpa

    电源：AC三相380/50HZ 三相五线

    功率：15KW

    外形尺寸：(长x宽x高mm）：    1260*1750*2200

    重量:2500KG

    产品优势：

    1.交流伺服电机驱动系统

    2.交流变频调速系统

    3.气动系统

    4.由工业可编程PLC综合控制

    5.人机界面操作控制

设备采用全套伺服系统控制，采用4工位结构设计，可同时完成三相绕组的绕制、打槽盖纸、入线、自动插隔相纸等功能，主副绕组同时进行绕制，提高了生产效率，机器对每个工位物料状态实时监控，防止物料重复引发的设备故障，可一人操作多台机器或配合机器人实现无人化生产。
